Для начала внутреннее устройство аппарата

Аппарат как вы видите с ADF податчиком оригиналов. Вынимаем картридж удаляем лоток. Снять крышку стола, вытянув ее вверх

Откручиваем 4 винта спереди и два верхних от накладок под ними еще 2 винта фиксирующие верхнюю часть аппарата

... 4 винта сзади и освобождаем две боковые крышки . Извлекаем их

С помощью пинцета сжимаем зажимы фиксации передней крышки освобождаем тягу и с помощью плоской отвертки отжимаем боковые направляющие снимаем переднюю крышку

Откручиваем 2 винта верхней части аппарата и с другой стороны также только там они за накладками которые тоже надо открутить. Да в Canone приходиться побольше винтов отворачивать в HP их раза в два поменьше. Снимаем сразу печечную крышку за одно открутив 2 винта опустив вниз боковые рычаги

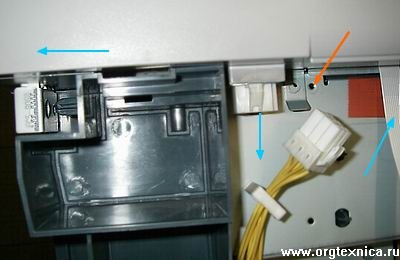

Слева освобождаем жгут с проводами выворачиваем один винт вытаскиваем плоский шлейф из разъема и сдвигаем от себя верхнюю часть аппарата снимаем ее в верх

Для снятия ADF нужно будет освободить жгут проводов отсоединив разъем от платы сканера которая находится под железной крышкой. Отсоединяем шлейфы для удобства освобождения жгута и протаскиваем его в отверстие предварительно расцепив фильтрующий феррит

Плату можно опять поставить временно на два винта чтобы не повредить

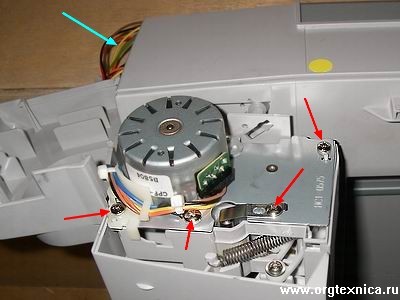

У ADFа две боковые крышки просто на фиксаторах правую не снять не протащив провода а вот и двигатель на 3 винтах

Сняв ADF вверх предварительно открыв его чистим и ставим на место

Чтобы добраться до сканера и почистить зеркала я пошел по пути снятия накладок передней панели подобного аппарата HP но тут все было чуть по другому. Как показано на рисунке нужно поддеть осторожно не испортив внешнего вида серебристую накладку и убрать ее

Вот они и 2 винта выкрутив которые останется рассоединить пластмассу корпуса сканера до этого выкрутить пару винтов на верхней части рядом со стеклом я их здесь не показывал и так все ясно

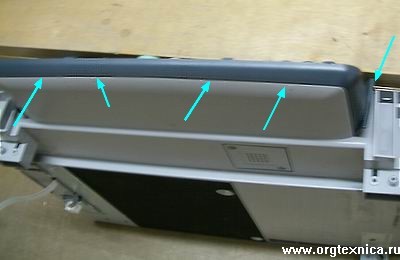

Поддеваем в отмеченных местах располовиниваем верхнюю часть. Крышку сканирующего устройства снять мне не удалось она с лампой зажата пришлось зеркала чистить сняв металлический направляючий вал со сканером и перевернув его

Два винта и два зацепа освобождают крышку под ними лазерный блок печка плата. Нужно отвести провода датчика

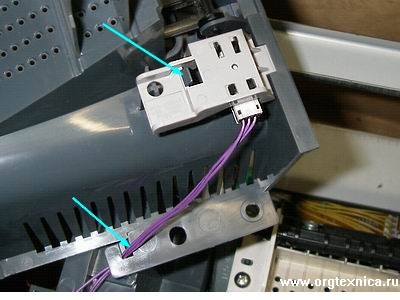

Снять датчик. Он фиксируется защелкой и направляющей

Снимаем металлическую планку устойчивости и верхнюю протяжку бумаги из печки

Переворачиваем аппарат на заднюю часть и освобождаем ролик подачи бумаги с нижнего лотка. Вытащить его сразу не получится нужно снять с его штока шестерню

С правой части МФУ откручиваем пластину (2 винта)

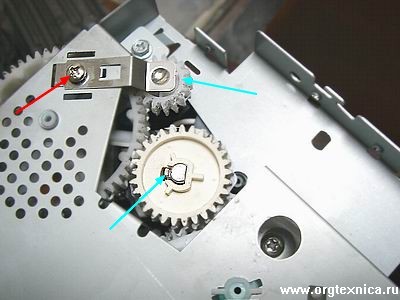

Снимаем показанную шестерню под ней другая которая нам и нужна

Отжимаем фиксатор шестерни вытаскиваем ее на себя и ролик теперь свободен

Откручиваем металлическую крышку платы электроники. Здесь показана одна сторона. Всего 8 винтов. Хотя можно и не снимать данную металлическую крышку отсоединить провода печки (термисторные с левой части МФУ)

Разъединяем от разъема платы толстые провода питания печки и перепускаем провода термистора с бокового отвестия. Отжимаем и снимаем пружины фиксации нагревательного элемента к резиновому валу (2 маленькие и 2 большие)

Удаляем 2 шестерни печки

Пластмассовые крышку над термоэлементом удаляем после выворачивания 2 винтов здесь их не видно да они и так не очень скрыты. Снимаем металлические пластины. Вынимаем термоэлемент с пленкой

Вынимаем резиновый вал. Меняем пластиковые втулки (бушинги) резинового вала если небходимо. Бушинги печки Canon несколько отличаются от бушингов печки HP (аналогичной модели HP LJ 1320 ) выступами фиксации. Смазываем трущиеся элементы. Сборка в обратной последовательности. Мои впечатления от разборки: крышка блока сканера мне не поддалась и помучился с передней панелью, печку хотел всю снять как в HP но этого не потребовалось да и кучу всяких проводов надо снимать с крепежа. Абсолютно аналогично разбирается и более новые модели Canon i-SENSYS MF 3228
