Снимаем боковые крышки - они на защелках. Отворачиваем показанные винты и снизу освобождаем шток задней панели снимаем ее.

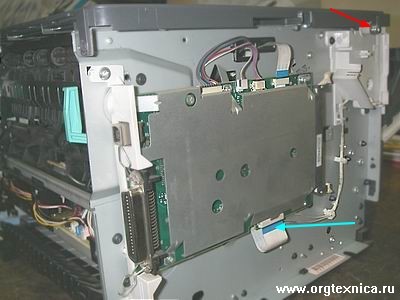

Выкручиваем 2 винта верхней крышки сзади и показанный винт справа освобождаем провода из разъема от планки панели управления приподняв крышку и удаляем ее. Сразу можно вытащить шлейф снизу платы интерфейса.

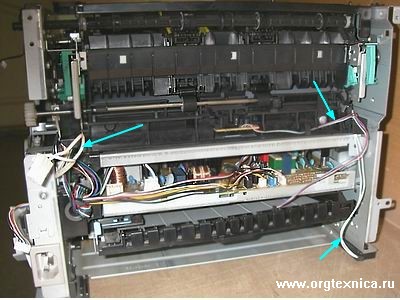

Вид на заднюю часть аппарата, фьюзер (печка), основную плату. Нижняя стрелка показывает из чего на первом рис вытаскивается шток задней панели. Освобождаем провода сдвинув и удалив пластмассовые держатели. Крайнюю слева на рис накладку вынимается на себя. Отсоединяем толстые провода нагревательного элемента.

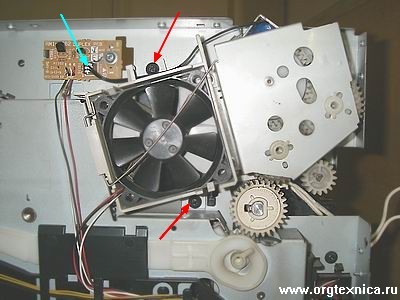

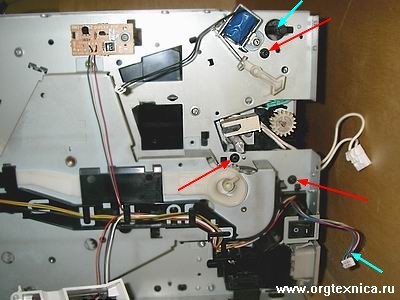

Отцепляем разъем соленоида и откручиваем 2 винта вентилятора

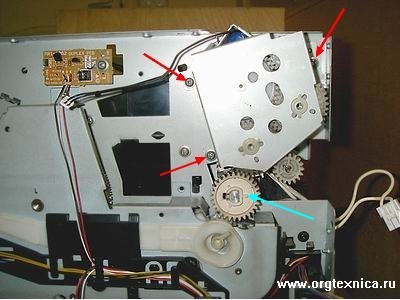

Вывинчиваем 3 винта блока шестеренок удаляем его, снимаем шестерню резинового вала
Удаляем 3 черных винта крепления печки к металлическому каркасу с одной стороны, отсоединяем диагностический разъем и перепускаем провода для того чтобы проще было вытащить фьюзер

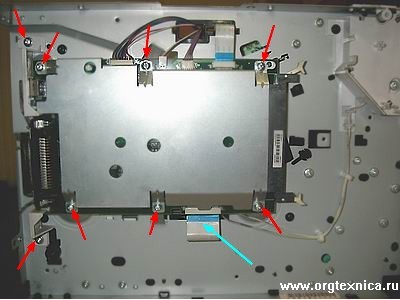

С другой стороны вывинчиваем 8 винтов платы интерфейса если не вынули нижний шлейф делаем это.

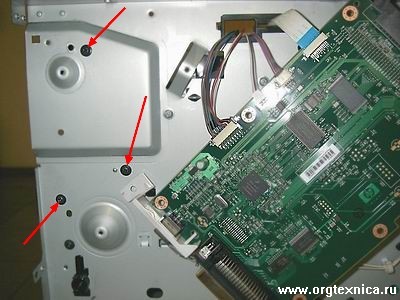

...так же 3 винта удаляем после отведения платы в сторону
Отстыковываем и освобождаем провода датчика выхода бумаги из фьюзера и термодатчика
Вид спереди. Все что можно почистить делаем это

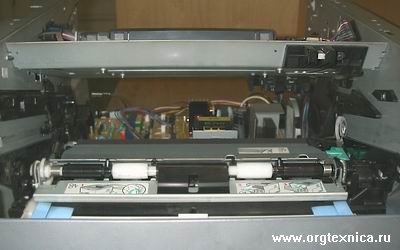

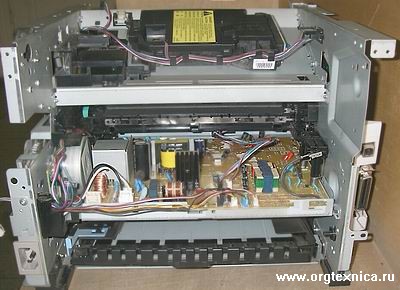

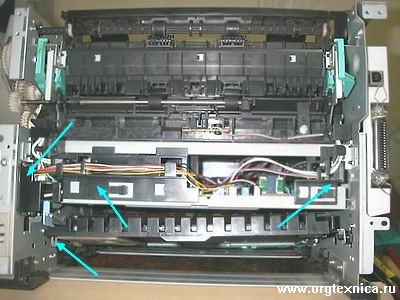

Вид сзади после удаления печки. Вверху лазерный блок. Если надо снимается крышка и осторожно чистится. Болончиком со сжатым газом очищаем контакты высоковольтной части платы
На 2 винтах держиться верхняя часть печки. удаляем ее

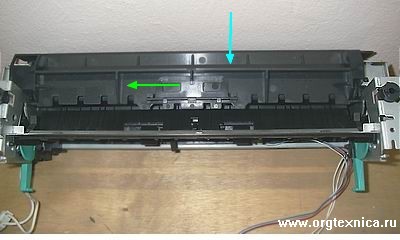

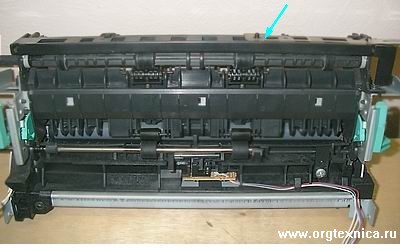

Чуть приподнимаем средняя пластмассовую часть печки сдвигаем по направлению зеленой стрелки и освобождаем ее штоки из металлической основы фьюзера

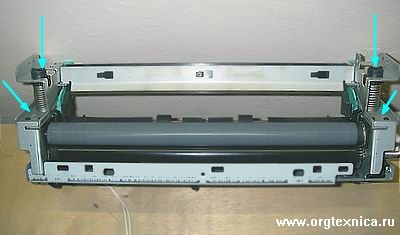

Отжимаем пружины прижатия термоэлемента с пленкой к резиновому валу поворачиваем фиксаторы на 90 градусов вынимаем пружины и металлические планки

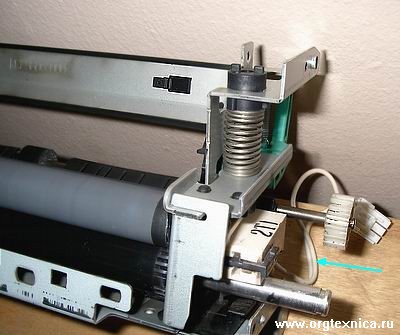

Более наглядно представлен механизм прижима.

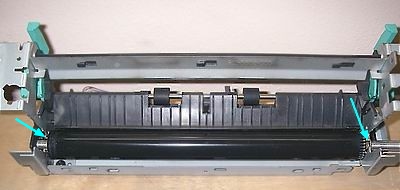

Перепустив провода питания термоэлемента вынимаем его из крепежа

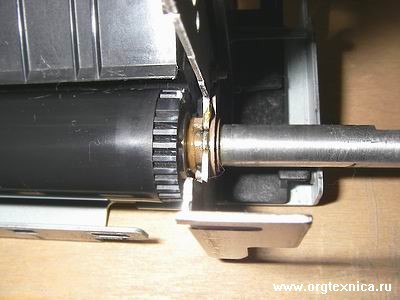

Меняем бушинги (втулки) резинового вала снимаем его
Смазываем ставим назад и в обратном порядке собираем аппарат
